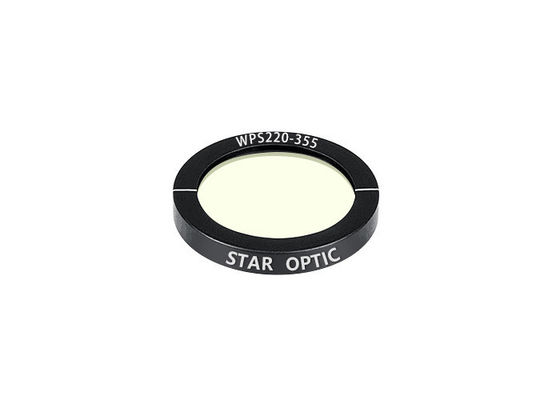

단판 광학 파장판 1030mm 1/4 파장판

  • Single Plate Optical Waveplate 1030mm Quarter Wave Plate
원래 장소 우한, 중국
브랜드 이름 STAR OPTIC
인증 RoHS, ISO9001
모델 번호 WPD
최소 주문 수량 1개
가격 negotiable
포장 세부 사항 안전하고 먼지가 없는 포장
배달 시간 협상 가능
지불 조건 T/T, 웨스턴 유니온, 페이팔
공급 능력 50000pcs/달

무료 샘플 및 쿠폰을 받으려면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
상품명 싱글 플레이트 고출력 석영 파장판 주요 특징 매우 얇은 두께
기질 결정 석영 크기 20mm
Ca 18mm 산 φ25.4x6mm
강조하다

광학 파장판 1030mm

,

1030mm 1/4 파장판

,

단일판 광학 파장판
메시지를 남겨주세요
제품 설명

단일 플레이트 고전력 석영 파장판, 고에너지, 넓은 수용각

개요:
Single Plate High Power Quartz Wavep lates는 UV에서 NIR까지의 이산 레이저 파장에 대해 λ/4 및 λ/2 지연으로 사용할 수 있으며 1064nm에서 최대 >10 J/cm2의 에너지 밀도를 견딜 수 있습니다.큰 수용각과 넓은 작동 온도 범위 덕분에 이 파장판은 열악한 환경 응용 분야에 통합될 수 있습니다.20 미크론까지 만들 수 있는 매우 얇은 두께는 쉬운 식별 및 시스템 통합을 위해 Single Plate High Power Waveplate를 검은색 양극 처리된 알루미늄 하우징에 장착해야 합니다.



싱글 플레이트 고출력 웨이브 플레이트의 주요 특징:

  • 높은 손상 임계값
  • 넓은 수용각
  • 넓은 파장 대역폭 및 더 나은 온도 안정성
  • 매우 얇은 두께

  • 블랙 아노다이즈드 알루미늄 마운트




일반 사양의싱글 플레이트 하이 파워파장판:

재료 크리스탈 쿼츠
치수 공차 +0.0/-0.2mm
표면 품질 20/10 스크래치 및 파기
클리어 조리개 >90% 중앙 영역
파면 왜곡 <λ/8@632.8nm
병행 <1아크초
지연 허용 오차 <λ/300
수용각 10도
표준 파장

1/4파(λ/4)

반파(λ/2)
코팅 양면 AR 코팅, 면당 R<0.25% @ 중앙 파장
손상 임계값 >10J/cm2, 20ns, 20Hz @1064nm




표준 제품싱글 플레이트 하이 파워반파판:

부품 번호

지름
(mm)

지연
(λ)

파장
(nm)

 주문하다

두께
(mm)

산
(mm)

클리어 조리개
(mm)
WPS220-355 20 λ/2 355 1 0.054 φ25.4x6 18
WPS220-532 20 λ/2 532 0 0.029 φ25.4x6 18
WPS220-1030 20 λ/2 1030 0 0.059 φ25.4x6 18
WPS225-1064 20 λ/2 1064 0 0.061 φ25.4x6 18




표준 제품싱글 플레이트 하이 파워1/4 파장 플레이트:

부품 번호

지름
(mm)

지연
(λ)

파장
(nm)

 주문하다

두께
(mm)

산
(mm)

클리어 조리개
(mm)
WPS420-355 20 λ/4 355 1 0.027 φ25.4x6 18
WPS420-532 20 λ/4 532 1 0.043 φ25.4x6 18
WPS420-1030 20 λ/4 1030 0 0.029 φ25.4x6 18
WPS420-1064 20 λ/4 1064 0 0.03 φ25.4x6 18




의 지연 그래프싱글 플레이트 하이 파워웨이브 플레이트:


355nm 단일 플레이트 고전력 파장판

단판 광학 파장판 1030mm 1/4 파장판 0

532nm 단일 플레이트 고전력 파장판

단판 광학 파장판 1030mm 1/4 파장판 1

1030nm 단일 플레이트 고전력 파장판

단판 광학 파장판 1030mm 1/4 파장판 2

1064nm 단일 플레이트 고전력 파장판

단판 광학 파장판 1030mm 1/4 파장판 3
