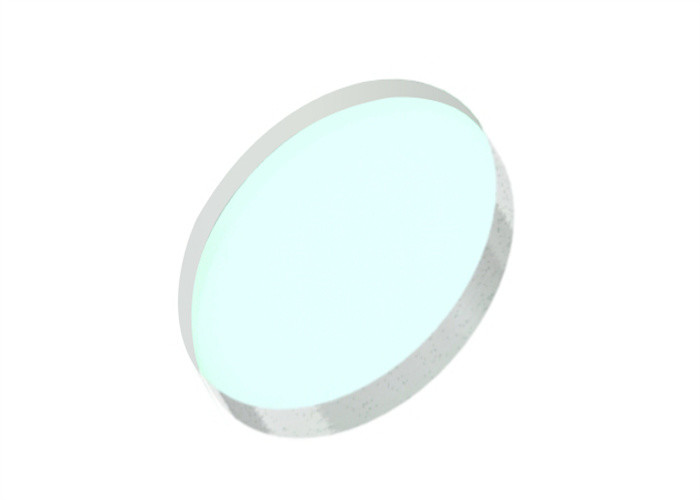

파장을 결합한 이색 광학 거울 용융 실리카 기판

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
원래 장소 우한, 중국
브랜드 이름 STAR OPTIC
인증 RoHS, ISO9001
모델 번호 흐려지세요
최소 주문 수량 5개
가격 negotiable
포장 세부 사항 안전하고 먼지가 없는 포장
배달 시간 협상 가능
지불 조건 T/T, 웨스턴 유니온, 페이팔
공급 능력 50000pcs/달

무료 샘플 및 쿠폰을 받으려면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
상품명 Dichroic 미러/필터/Beamsplitter 특징 파장 분리 또는 결합
애플리케이션 스펙트럼 성분의 필터링 및 형광 현미경 반사도 >99.5
투과율 >95% AOI 0도 및 45도
강조하다

Dichroic 광학 거울

,

Fused Silica Substrate Dichroic

,

결합 파장 Fused Silica Substrate
메시지를 남겨주세요
제품 설명

Dichroic Mirror/Filter/Beamsplitter, 파장 분리 또는 결합

개요:

Dichroic Mirror/Filter/Beamsplitter는 dual-band mirror, dual-wavelength mirror 또는 dichroic reflector라고도 하며 두 개의 서로 다른 파장에서 서로 다른 광학 특성을 갖는 특수 미러입니다.예를 들어, 다이크로익 미러는 컷온 파장 아래에서 반사되고 더 긴 파장에서 투과될 수 있습니다.



다이크로익 미러는 전자 빔 증착, 이온 빔 스퍼터링(IBS) 및 이온 보조 증착(IAD)을 사용하여 제조됩니다.최첨단 박막 증착 기술을 통해 공장에서 생산되는 각 dichroic mirror가 생산되는 용도에 필요한 정확한 사양을 충족하는지 확인할 수 있습니다.



당사의 dichroic mirror에 사용된 경질 유전체 코팅은 고유한 내구성을 제공하며 고출력 레이저에도 견딜 수 있도록 제작되었으며 정상적인 조건에서 열적으로 안정적입니다.



이 다이크로익 미러는 서로 다른 파장의 두 빔을 분할하거나 결합하는 데 사용할 수 있으며 스펙트럼 구성 요소 필터링 및 형광 현미경 검사에서 중요한 응용 분야입니다.





Dichroic Mirror/Filter/Beamsplitter의 일반 사양:

재료 BK7 등급 A 광학 유리, UV 등급 용융 실리카
치수 공차 +0.0/-0.2mm
두께 공차 ±0.2mm
클리어 조리개 >90%
표면 품질 60/40 스크래치 및 파기
평탄 <λ/8@632.8nm
병행 <1분
모따기 보호 <0.5mmx45deg
코팅

전면의 다이크로익 유전체 코팅

후면 AR코팅
손상 임계값 >5J/cm2, 20ns, 20Hz, @1064nm

파장을 결합한 이색 광학 거울 용융 실리카 기판 0





의 표준 제품Dichroic 미러/필터/Beamsplitter:

부품 번호 재료 지름
(mm)		 두께
(mm)		 반사율
(%)		 전염
(%)		 AOI
(°)
DIM1203-R400-T800-0 BK7 12.7 삼 R>99.5%@400nm T>95%@800nm 0
DIM2005-R400-T800-0 BK7 20.0 5 R>99.5%@400nm T>95%@800nm 0
DIM2506-R400-T800-0 BK7 25.4 6.35 R>99.5%@400nm T>95%@800nm 0
DIM1203-R400-T800-45 BK7 12.7 삼 R>99.5%@400nm T>95%@800nm 45
DIM2005-R400-T800-45 BK7 20.0 5 R>99.5%@400nm T>95%@800nm 45
DIM2506-R400-T800-45 BK7 25.4 6.35 R>99.5%@400nm T>95%@800nm 45
DIM1203-R532-T1064-0 BK7 12.7 삼 R>99.5%@532nm T>95%@1064nm 0
DIM2005-R532-T1064-0 BK7 20.0 5 R>99.5%@532nm T>95%@1064nm 0
DIM2506-R532-T1064-0 BK7 25.4 6.35 R>99.5%@532nm T>95%@1064nm 0
DIM1203-R532-T1064-45 BK7 12.7 삼 R>99.5%@532nm T>95%@1064nm 45
DIM2005-R532-T1064-45 BK7 20.0 5 R>99.5%@532nm T>95%@1064nm 45
DIM2506-R532-T1064-45 BK7 25.4 6.35 R>99.5%@532nm T>95%@1064nm 45
DIM1203-R1064-T532-0 BK7 12.7 삼 R>99.5%@1064nm T>95%@532nm 0
DIM2005-R1064-T532-0 BK7 20.0 5 R>99.5%@1064nm T>95%@532nm 0
DIM2506-R1064-T532-0 BK7 25.4 6.35 R>99.5%@1064nm T>95%@532nm 0
DIM1203-R1064-T532-45 BK7 12.7 삼 R>99.5%@1064nm T>95%@532nm 45
DIM2005-R1064-T532-45 BK7 20.0 5 R>99.5%@1064nm T>95%@532nm 45
DIM2506-R1064-T532-45 BK7 25.4 6.35 R>99.5%@1064nm T>95%@532nm 45







코팅 그래프Dichroic 미러/필터/Beamsplitter:



HR400nm HT800nm ​​다이크로익 미러 0°

파장을 결합한 이색 광학 거울 용융 실리카 기판 1



HR400nm HT800nm ​​다이크로익 미러 45°

파장을 결합한 이색 광학 거울 용융 실리카 기판 2



HR532nm HT1064nm 다이크로익 미러 0°

파장을 결합한 이색 광학 거울 용융 실리카 기판 3



HR532nm HT1064nm 다이크로익 미러 45°

파장을 결합한 이색 광학 거울 용융 실리카 기판 4



HR1064nm HT532nm 다이크로익 미러 0°

파장을 결합한 이색 광학 거울 용융 실리카 기판 5



HR1064nm HT532nm 다이크로익 미러 45°

파장을 결합한 이색 광학 거울 용융 실리카 기판 6
